फोटोवोल्टिक टाइल रूफ माउंटिंग किट

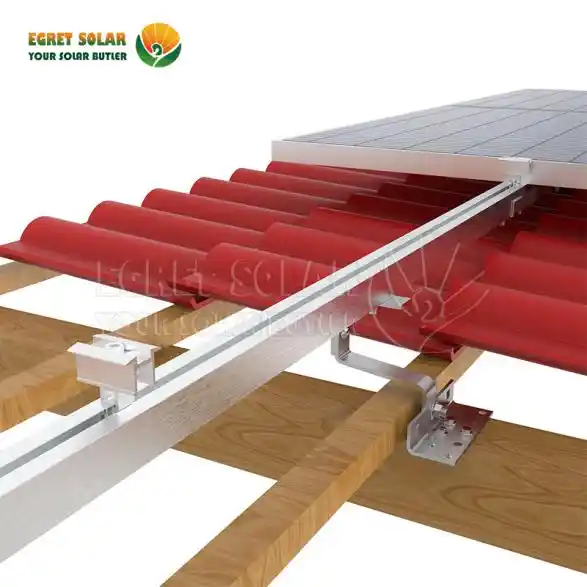

फोटोवोल्टिक टाइल रूफ माउंटिंग किट एक पूर्ण फोटोवोल्टिक माउंटिंग सिस्टम है, जो सिरेमिक टाइल (मिट्टी टाइल) छतों पर सौर पैनलों को सुरक्षित और स्थिर रूप से स्थापित करने के लिए ज़ियामेन एग्रेट सोलर न्यू एनर्जी टेक्नोलॉजी कंपनी लिमिटेड द्वारा आपूर्ति की जाती है। यह संरचनात्मक प्रणाली रूफ हुक, एल्यूमीनियम रेल और रैपिड क्लैंप डिज़ाइन का उपयोग करती है। यह छत के शहतीरों पर लगाया जाता हैसमायोज्य स्टेनलेस स्टील छत हुक, फिर पीवी पैनलों को एल्यूमीनियम मिश्र धातु रेल पर ले जाता है, अंत में, उन्हें मजबूती से सुरक्षित करने के लिए मध्य और अंत क्लैंप का उपयोग करता है। पूरे सिस्टम में एक सरल संरचना और सुव्यवस्थित घटक होते हैं, जो स्थापना में आसानी और संरचनात्मक स्थिरता दोनों प्रदान करता है।

विनिर्देश

अवयव

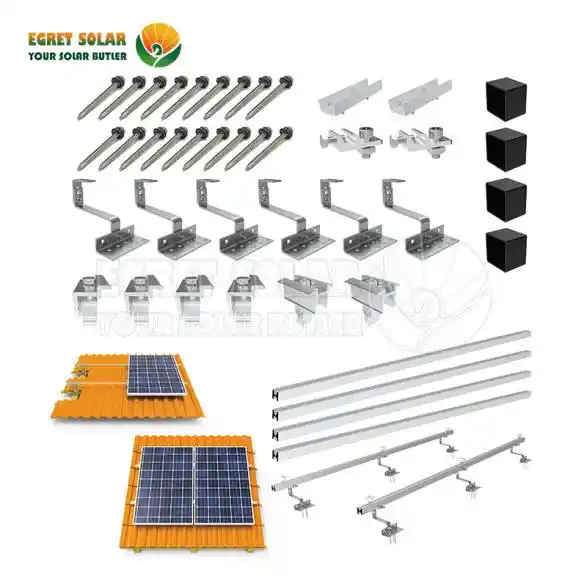

एग्रेट सोलर का 2x पीवी माउंटिंग सिस्टम सेट, जिसे छत पर दो सौर पैनलों की स्थापना के लिए डिज़ाइन किया गया है, में निम्नलिखित घटक शामिल हैं।

1.चार टुकड़ाएल्यूमीनियम सौर रेल 40x40 मिमी. एनोडाइज्ड सतह के साथ उच्च शक्ति AL6005-T5 एल्यूमीनियम मिश्र धातु से बना, सतह ऑक्साइड फिल्म की मोटाई 10 माइक्रोन के साथ, यह उत्कृष्ट संक्षारण प्रतिरोध और हल्के गुण प्रदान करता है। फोटोवोल्टिक मॉड्यूल का समर्थन करने के लिए रेल को नट के माध्यम से हुक से सुरक्षित किया जाता है। अद्वितीय क्रॉस-सेक्शनल डिज़ाइन नट को रेल के ऊपर या शीर्ष पर किसी भी स्थिति से संलग्न करने की अनुमति देता है। जो स्थापना को लचीला और सुविधाजनक बनाता है।

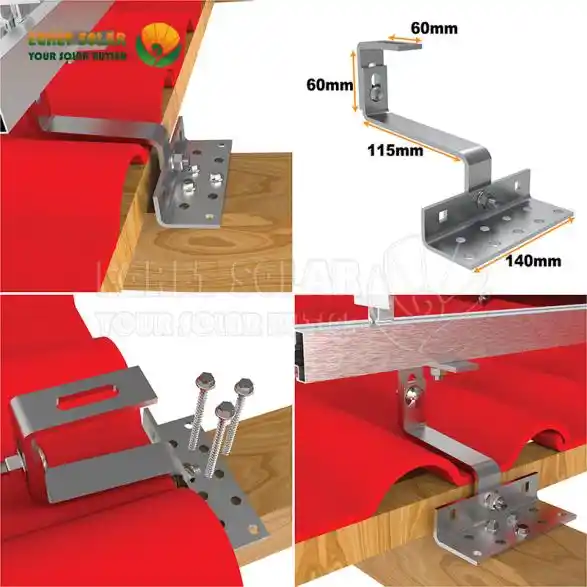

2. छह टुकड़े समायोज्य छत हुक। SUS304 स्टेनलेस स्टील से बने, वे उच्च शक्ति और संक्षारण प्रतिरोध प्रदान करते हैं। हुकों को स्व-टैपिंग स्क्रू द्वारा छत के बीमों पर लगाया जाता है। समायोज्य हुक क्षैतिज और ऊर्ध्वाधर दोनों समायोजन का समर्थन करते हैं, ताकि लचीले ढंग से विभिन्न टाइल प्रकारों और छत की असमानता को अनुकूलित किया जा सके।

3. 2 पीसी रेल कनेक्टर। रेल कनेक्टर का उपयोग व्यापक रूप से दो रेलों को जोड़ने के लिए किया जाता है। यह एल्यूमीनियम रेल की लंबाई बढ़ा सकता है। अनुकूलन स्वीकार करें.

4. 4 पीसी रैपिड एंड क्लैंप। फोटोवोल्टिक मॉड्यूल के बाहरी किनारे पर स्थापित, यह 30-40 मिमी मोटाई वाले फ्रेम वाले फोटोवोल्टिक मॉड्यूल के लिए उपयुक्त है।

5.2 पीसी रैपिड मिड क्लैंप। दो फोटोवोल्टिक मॉड्यूल के बीच स्थापित, कॉम्पैक्ट डिज़ाइन प्रभावी ढंग से भार स्थानांतरित करता है और समान मॉड्यूल रिक्ति बनाए रखता है।

6.2 पीसी ग्राउंडिंग लग्स। इसका उपयोग सौर माउंटिंग सिस्टम के विद्युत ग्राउंडिंग कनेक्शन के लिए किया जाता है। यह पूरे फोटोवोल्टिक सिस्टम की बिजली संरक्षण ग्राउंडिंग सुरक्षा सुनिश्चित करता है।

7. चार पीसी अंत टोपियां

रेल के दोनों सिरों पर स्थापित, ये अंत कैप धूलरोधी, जलरोधक और सुरक्षात्मक कार्य प्रदान करते हैं। वे विदेशी वस्तुओं को रेल में प्रवेश करने से रोकते हैं। इस प्रकार सिस्टम का जीवनकाल बढ़ जाता है।

आवेदन

टाइल रूफ फिक्सिंग किट आवासीय टाइल छत फोटोवोल्टिक प्रणाली स्थापना और छोटे वाणिज्यिक भवन टाइल छत फोटोवोल्टिक परियोजनाओं पर दो सौर फोटोवोल्टिक पैनल स्थापित करने और सुरक्षित करने के लिए है।

लाभ

1. आसान और तेज़ इंस्टालेशन

टाइल/स्लेट/पिच्ड रूफ माउंट किट 2 सोलर पीवी पैनल में केवल कुछ घटक होते हैं, जैसे छत के हुक, सौर रेल और क्लैंप इत्यादि। अद्वितीय रेल क्रॉस-सेक्शन डिज़ाइन क्लैंप को किसी भी स्थिति से संलग्न करने की अनुमति देता है। यह स्थापना दक्षता में काफी सुधार करता है।

2. छत की सुरक्षा करता है और टाइल को होने वाले नुकसान से बचाता है

टाइल्स पर किसी ड्रिलिंग या वेल्डिंग की आवश्यकता नहीं है। यह छत की टाइलों की अखंडता और वॉटरप्रूफिंग को प्रभावी ढंग से बचाता है।

3. उच्च गुणवत्ता वाली सामग्री, टिकाऊ और लंबे समय तक चलने वाली

AL6005-T5 एल्यूमीनियम मिश्र धातु और SUS304 से बना, यह उच्च शक्ति, उत्कृष्ट संक्षारण प्रतिरोध, जंग प्रतिरोध प्रदान करता है। पूरे सिस्टम का जीवनकाल 25 वर्ष तक हो सकता है।

4. दोतरफा समायोजन, उच्च अनुकूलनशीलता

समायोज्य हुक क्षैतिज और ऊर्ध्वाधर समायोजन दोनों पर समायोजन कर सकते हैं,

5. संपूर्ण किट, एक-चरणीय समाधान। इस किट में दो सौर पैनलों को स्थापित करने के लिए आवश्यक सभी सहायक उपकरण शामिल हैं। कोई अतिरिक्त सहायक उपकरण खरीदने की आवश्यकता नहीं है। इंस्टॉलेशन सीधे बॉक्स के बाहर तैयार है।

अक्सर पूछे जाने वाले प्रश्न

Q1. क्या मुझे पीवी ब्रैकेट टाइल रूफ सेट 2 मॉड्यूल का निःशुल्क नमूना मिल सकता है?

ए1. हां, बिल्कुल। आम तौर पर, एग्रेट सोलर मुफ्त नमूना प्रदान करेगा। लेकिन माल ढुलाई एकत्र की जाती है।

Q2. सोलर कारपोर्ट जैसे एग्रेट सोलर माउंटिंग ब्रैकेट के लिए डिलीवरी का समय क्या है?

ए2. जमा प्राप्त करने के 10-25 दिन बाद। यह ऑर्डर की मात्रा पर निर्भर करता है।

Q3. आपके पास क्या प्रमाणीकरण है?

ए3. हमारे पास सीई, एसजीएस और आईएसओ प्रमाणन है।

Q4. पैकिंग का तरीका क्या है?

ए4. पैलेटों के साथ डिब्बों

Q5. भुगतान की शर्तें क्या हैं?

ए5. आमतौर पर टी/टी30% जमा द्वारा, शिपमेंट से पहले टी/टी 70% शेष।
