ईस्ट-वेस्ट बैलास्ट सोलर माउंटिंग सिस्टम कैसे स्थापित करें?

[स्थापना से पहले तैयारी]

यहां उन वस्तुओं की सूची दी गई है जिन्हें आपको स्थापना से पहले तैयार करना होगा:

औजार:

स्क्रूड्राइवर: स्क्रू को मजबूती से कसने के लिए उपयोग किया जाता है।

मापने वाला टेप: यह सुनिश्चित करने के लिए उपयोग किया जाता है कि ब्रैकेट सही स्थिति में है।

स्तर: यह पुष्टि करने के लिए उपयोग किया जाता है कि ब्रैकेट क्षैतिज रूप से स्थापित है।

हमारी सौर गिट्टी प्रणाली में निम्नलिखित सहायक उपकरण शामिल हैं:

प्री-असेंबल ट्राइपॉड सपोर्ट, रेल और रेल स्प्लिस,मध्य दबानाऔर अंत क्लैंप, रेल क्लैंप, ग्राउंडिंग क्लिप औरग्राउंडिंग लूग、बैलास्ट ट्रे、M8*60 हेक्स बोल्ट और M8 फ्लैंज नट। यह ध्यान दिया जाना चाहिए कि आपको सीमेंट ब्लॉक स्वयं उपलब्ध कराने होंगे।

प्री-असेंबल ट्राइपॉड सपोर्ट

रेल और रेल विभाजन

मध्य क्लैंप और अंत क्लैंप

रेल क्लैंप

ग्राउंडिंग क्लिप और ग्राउंडिंग लग

गिट्टी ट्रे

[स्टेप 1]

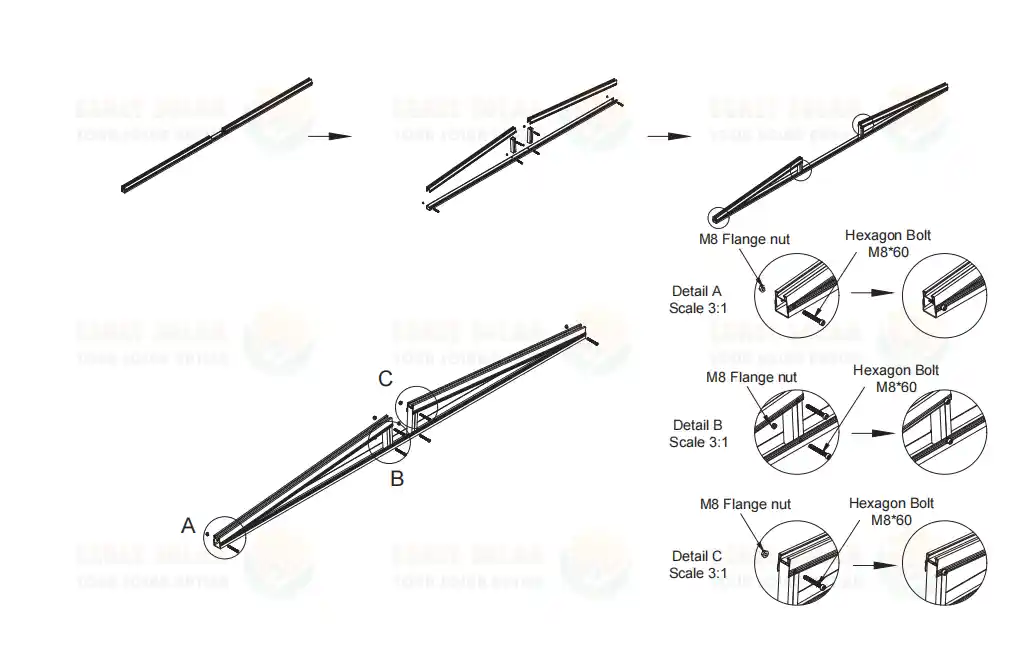

पहले से इकट्ठे ब्रैकेट को खोलें और ट्राइपॉड ब्रैकेट को सुरक्षित करने के लिए नीचे दिए गए चित्र में चिह्नित बिंदु ए, बी और सी पर एम 8 * 60 हेक्स बोल्ट और एम 8 फ्लैंज नट स्थापित करें।

[चरण दो]

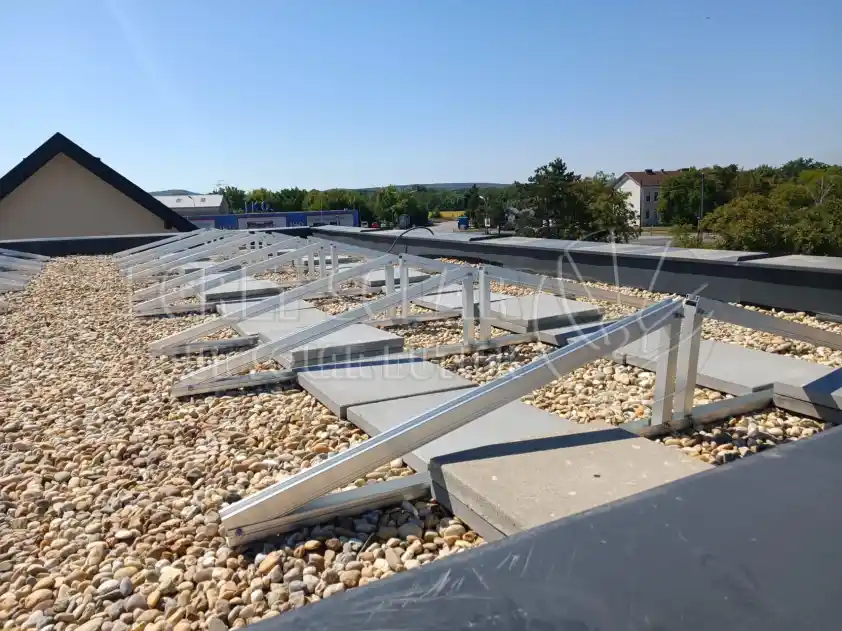

चित्र के अनुसार, सोलर फ्लैट रूफ माउंटिंग सिस्टम में पहले से इकट्ठे तिपाई समर्थन 2500 मिमी के अंतराल पर व्यवस्थित होते हैं।

[चरण 3]

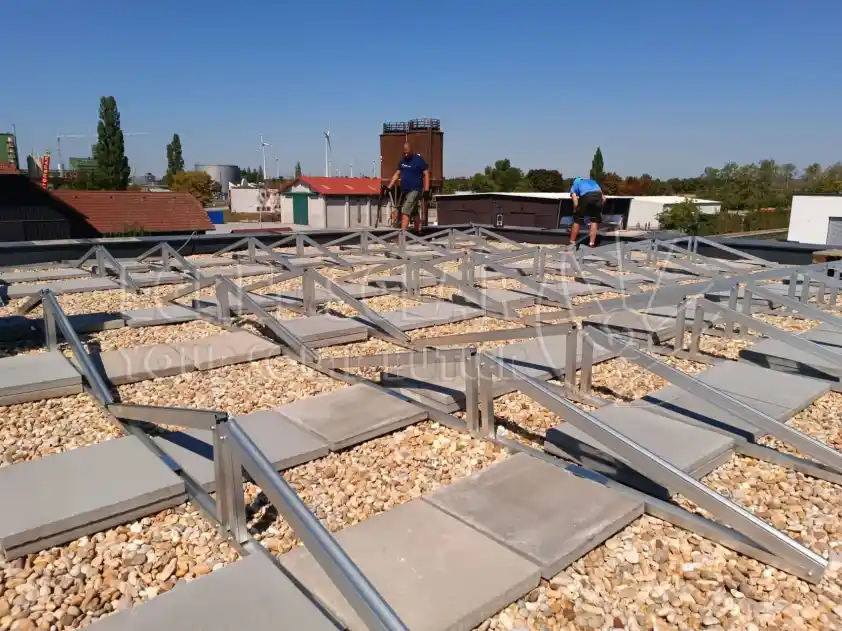

गिट्टी ट्रे को पहले से इकट्ठे तिपाई समर्थन में बारी-बारी से रखें, और दो गिट्टी ट्रे के बीच की दूरी लगभग 1275 मिमी है, जैसा कि चित्र में दिखाया गया है।

[चरण 4]

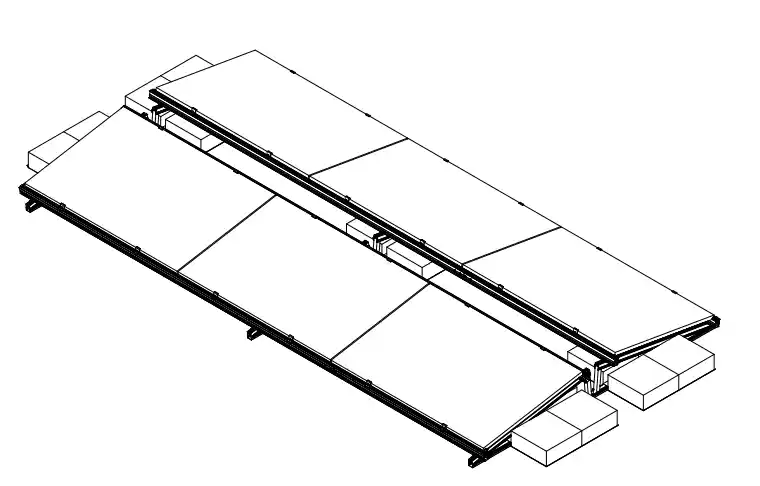

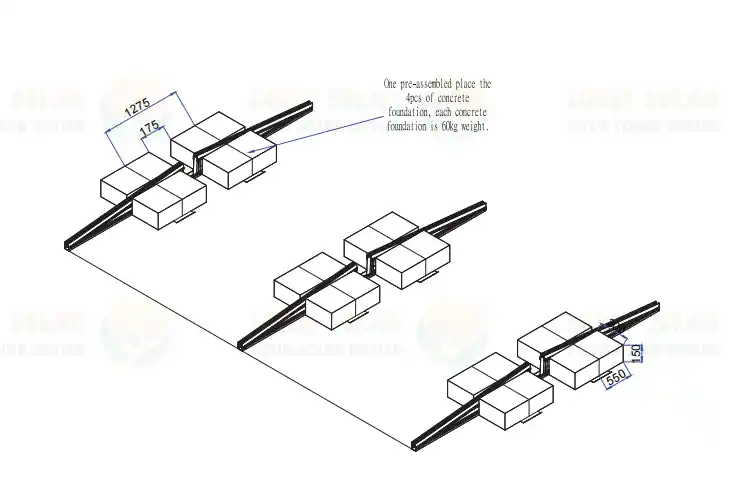

कंक्रीट ब्लॉक को गिट्टी ट्रे पर रखें। यह ध्यान दिया जाना चाहिए कि एक पूर्व-इकट्ठे तिपाई समर्थन को चार कंक्रीट ब्लॉकों द्वारा समर्थित किया जाना चाहिए, और प्रत्येक कंक्रीट ब्लॉक का वजन कम से कम 60 किलोग्राम होना चाहिए। कंक्रीट फ्लैट रूफ बैलास्ट सोलर माउंटिंग सिस्टम में सीमेंट ब्लॉकों के आयाम और प्लेसमेंट को निम्नलिखित चित्र में दिखाया गया है।

[चरण 5]

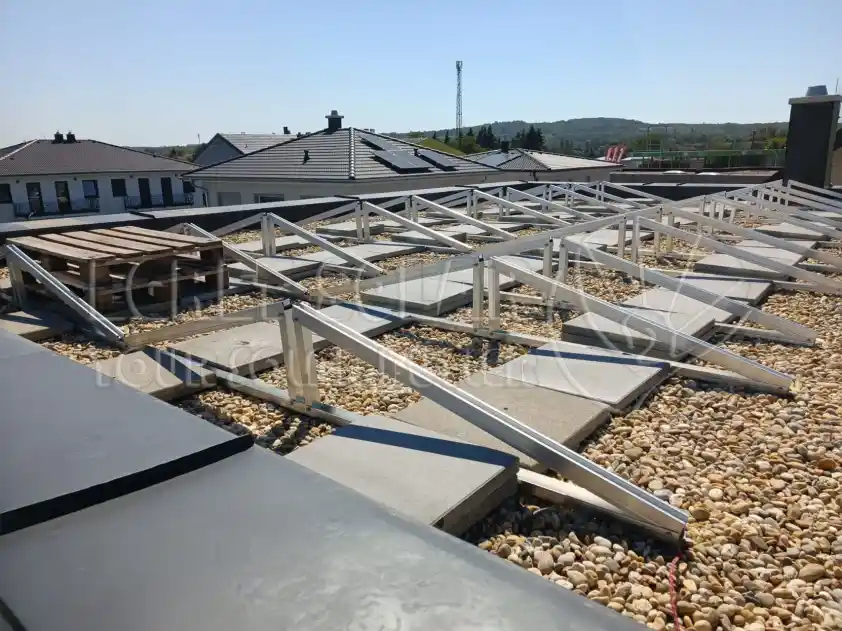

उपरोक्त स्थापना चरण पूरे होने के बाद पूर्व-इकट्ठे तिपाई समर्थन, गिट्टी ट्रे और कंक्रीट ब्लॉक का शीर्ष दृश्य निम्नलिखित है।

[चरण 6]

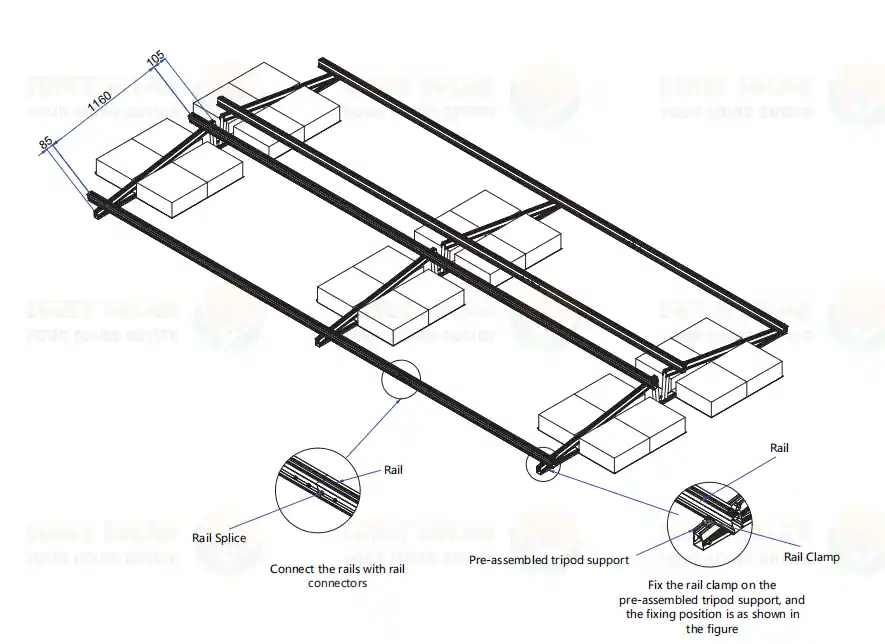

रेल स्प्लिस का उपयोग करके रेल को कनेक्ट करें और रेल क्लैंप को पूर्व-इकट्ठे तिपाई ब्रैकेट में ठीक करें, जैसा कि चित्र में दिखाया गया है।

[चरण 7]

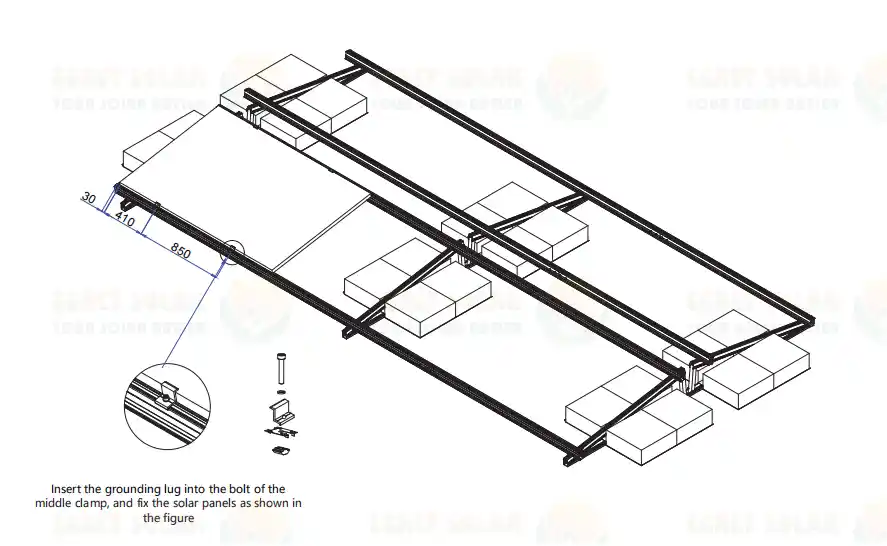

सौर पैनल को रेल पर रखें और ग्राउंडिंग क्लिप को मध्य क्लैंप के बोल्ट में डालें, जैसा कि चित्र में दिखाया गया है।

[चरण 8]

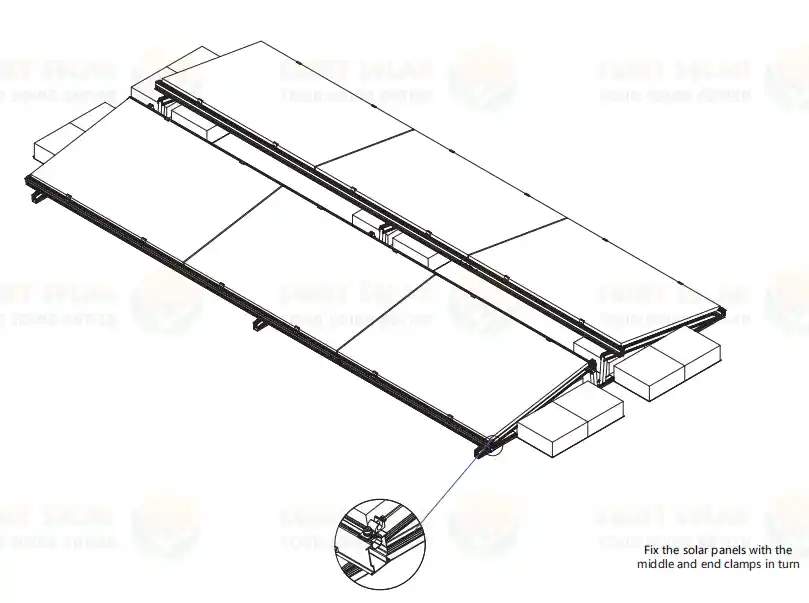

सौर पैनलों को क्रम में रखें, और फिर उन्हें सुरक्षित करने के लिए मध्य क्लैंप और अंतिम क्लैंप स्थापित करें, जैसा कि चित्र में दिखाया गया है। यह संपूर्ण ईस्ट-वेस्ट सोलर बैलेस्टेड माउंटिंग सिस्टम की स्थापना को पूरा करता है।

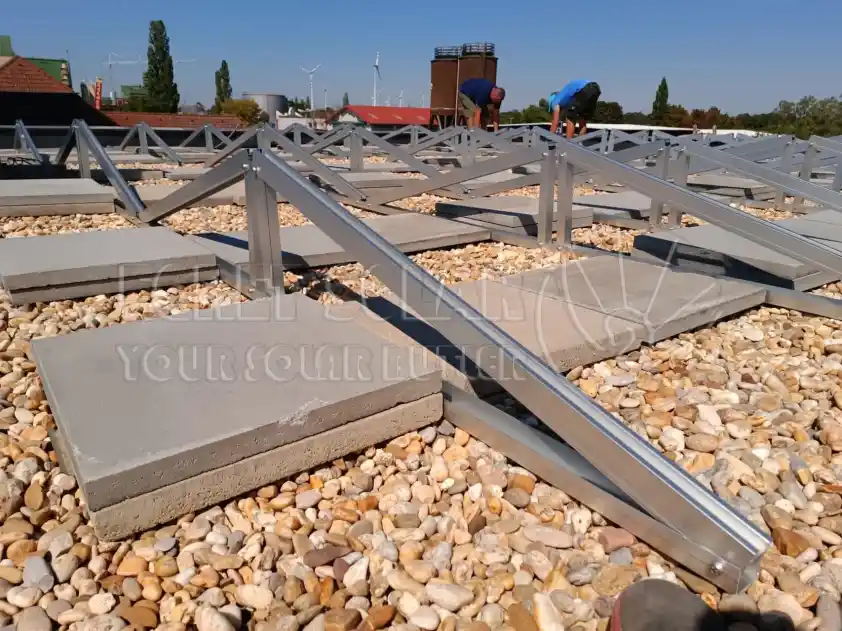

[स्थापना उदाहरण]
