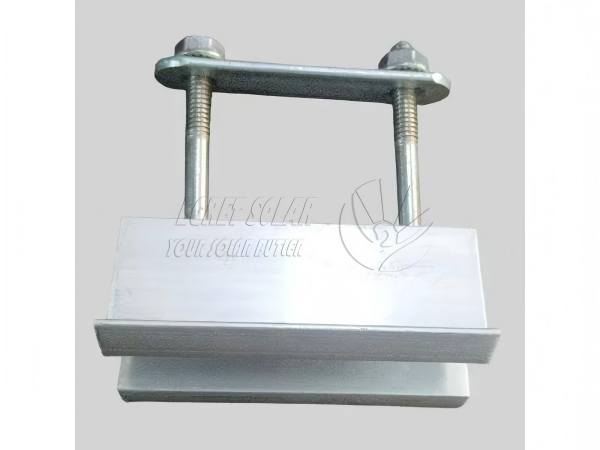

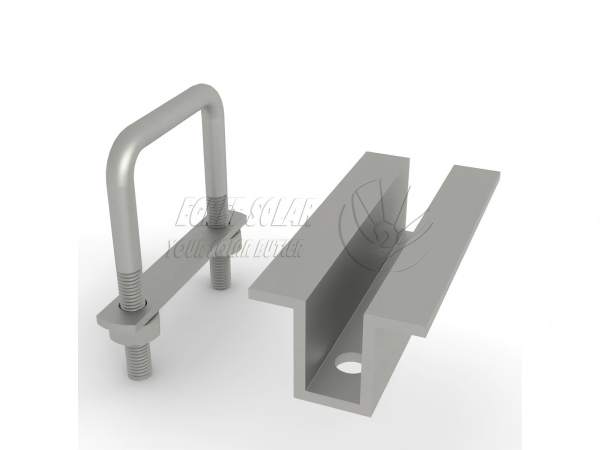

डुअल यू बोल्ट सोलर मिड क्लैंप

एग्रेट डुअल यू बोल्ट सोलर मिड क्लैंप का उपयोग दो आसन्न सौर फोटोवोल्टिक पैनलों के बीच मध्य स्थिति में दोनों तरफ सौर पैनलों को ठीक करने के लिए किया जाता है। साधारण सौर मध्य क्लैंप के विपरीत औरअंत दबाना, क्लैंप बॉडी लंबी है, 80-100 मिमी, जिसके परिणामस्वरूप अधिक समान बल वितरण होता है और फोटोवोल्टिक एल्यूमीनियम फ्रेम को निचोड़ने और खरोंचने से रोकने के लिए एक बफर संरचना बनती है।

उत्पाद की मानक लंबाई 80-100 मिमी है, और अन्य कस्टम लंबाई स्वीकार की जाती हैं। यह बाजार में मुख्यधारा 30/35/40 मिमी फोटोवोल्टिक मॉड्यूल मोटाई के साथ संगत है; यू-आकार की ऊंचाई को वर्गाकार स्टील मुख्य बीम की विभिन्न विशिष्टताओं से मेल खाने के लिए अनुकूलित किया जा सकता है।

उत्पाद पैरामीटर

अनुकूलन निर्देश

एल्यूमिनियम क्लैंप लंबाई विकल्प: 80 मिमी से 120 मिमी

उपयुक्त पीवी पैनल फ्रेम ऊंचाई: 30 से 40 मिमी

यू-बोल्ट खोलने की चौड़ाई (आयताकार ट्यूब मुख्य बीम के लिए उपयुक्त): 40/60/80/100 मिमी, 40×60, 50×80, 50×100, आदि आयताकार ब्रैकेट के लिए उपयुक्त

यू बोल्ट पीवी फास्टनर व्यास: आमतौर पर एम8 और एम6

यदि ब्रैकेट रेल गोल ट्यूब है, तो यू-आकार के गोल बोल्ट का उपयोग कर सकते हैं; यदि यू-आकार के स्टील का उपयोग किया जाता है, तो उपयोग कर सकते हैंप्लास्टिक नट के साथ सोलर मिड क्लैंप .

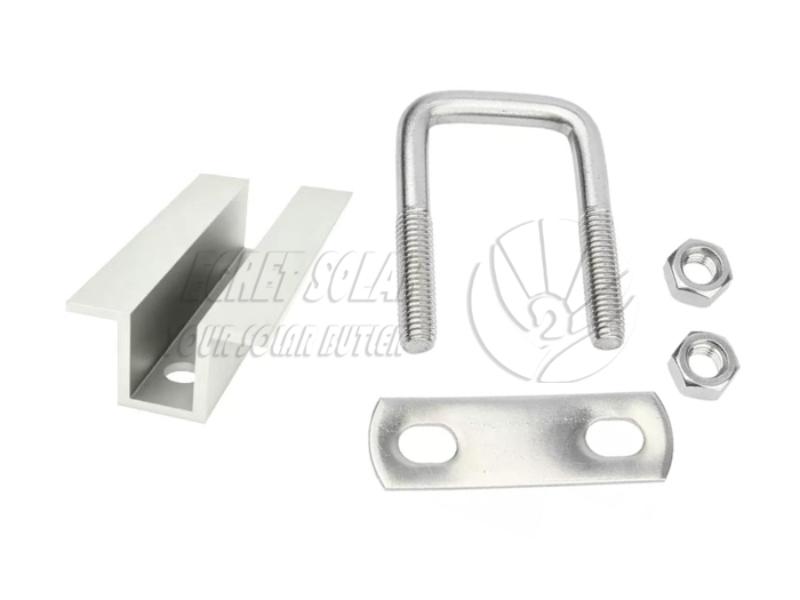

शामिल घटक

यू-बोल्ट पीवी क्लैंप का पूरा सेट एक सेट के रूप में भेजा जाता है, सहायक उपकरण की कोई अलग खरीद की आवश्यकता नहीं है। पूरे सेट में निम्नलिखित शामिल हैं:

1. एल्यूमिनियम मिड क्लैंप *1

(Al6005-T5 एल्यूमीनियम मिश्र धातु एक्सट्रूडेड प्रोफ़ाइल, एनोडाइज्ड सतह

2. एल्यूमिनियम लंबी प्लेट*1

(उसी सामग्री का एल्यूमीनियम क्लैंप)

3.यू-बोल्ट *1:

(Q235 स्टील हॉट-डिप गैल्वनाइज्ड, इंटीग्रलली बेंट, जंग-प्रूफ और मौसम-प्रतिरोधी)

4.फ्लैट वॉशर *2

(हॉट-डिप गैल्वेनाइज्ड मानक फास्टनरों, एंटी-लूज़िंग और एंटी-स्लिप)

5.फ्लेंज नट या बाहरी हेक्स नट *2

यू सोलर मिड क्लैंप की विशेषताएं

संतुलित तनाव वितरण, पैनल फिसलन को रोकना

एल्यूमीनियम क्लैंप और सौर पैनल फ्रेम और रेल के बीच बड़ा संयुक्त क्षेत्र सामान्य मध्य क्लैंप की तुलना में समान तनाव वितरण सुनिश्चित करता है, जिससे तेज हवाओं और तापमान में उतार-चढ़ाव के तहत पैनल विस्थापन को रोका जा सकता है।

दीर्घकालिक आउटडोर संक्षारण प्रतिरोध

डबल लेयर सोलर माउंटिंग क्लैंप यूवी किरणों, बारिश और एसिड/क्षार संक्षारण का प्रतिरोध करता है; यू-बोल्ट हॉट-डिप गैल्वेनाइज्ड हैं, जो उच्च नमक-स्प्रे तटीय क्षेत्रों और बरसाती दक्षिणी क्षेत्रों में भी 15 वर्षों तक जंग-मुक्त संचालन सुनिश्चित करते हैं, जो विभिन्न कठोर बाहरी वातावरणों के लिए उपयुक्त हैं।

बिक्री के बाद बढ़िया सेवा

हमारे उत्पाद उच्च गुणवत्ता वाली स्टील बेस सामग्री का उपयोग करते हैं और इसमें 65μm गैल्वनाइज्ड परत होती है, जो 25 साल की सेवा जीवन और 12 साल की वारंटी प्रदान करती है।

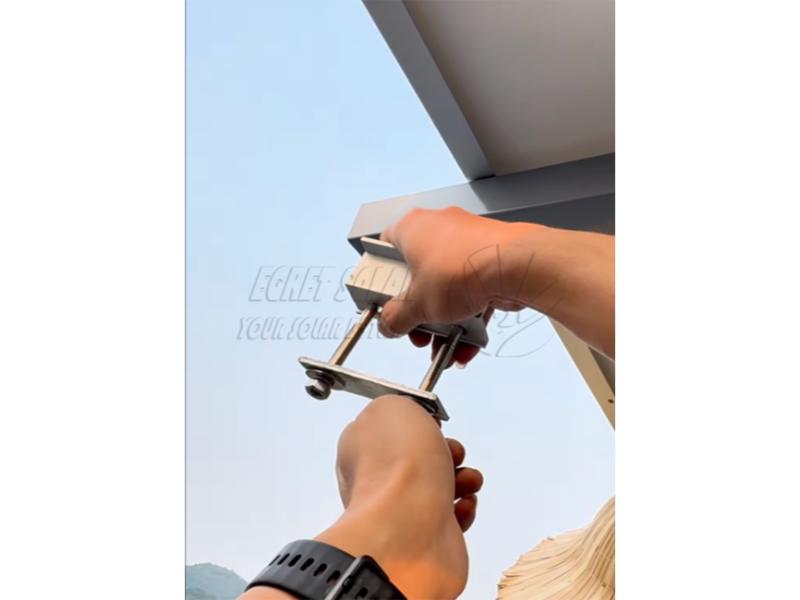

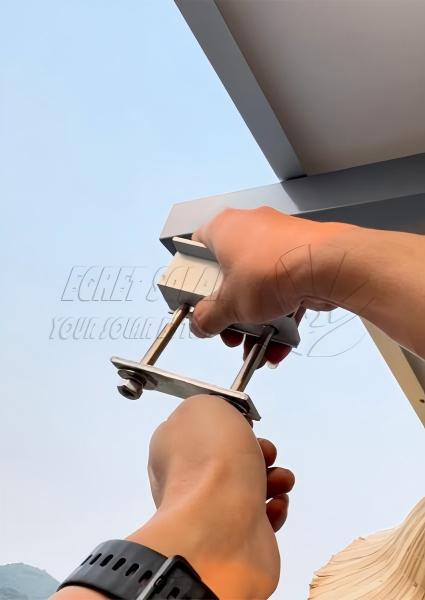

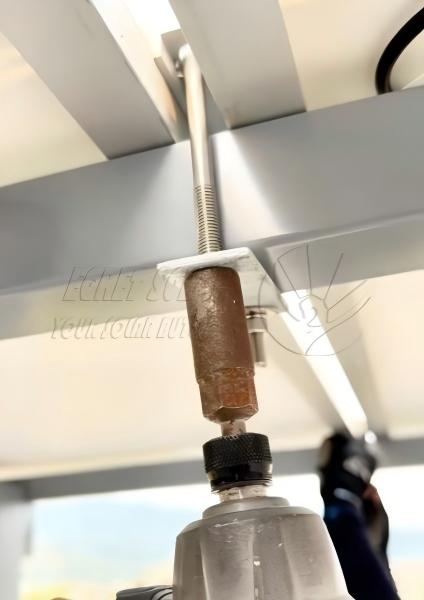

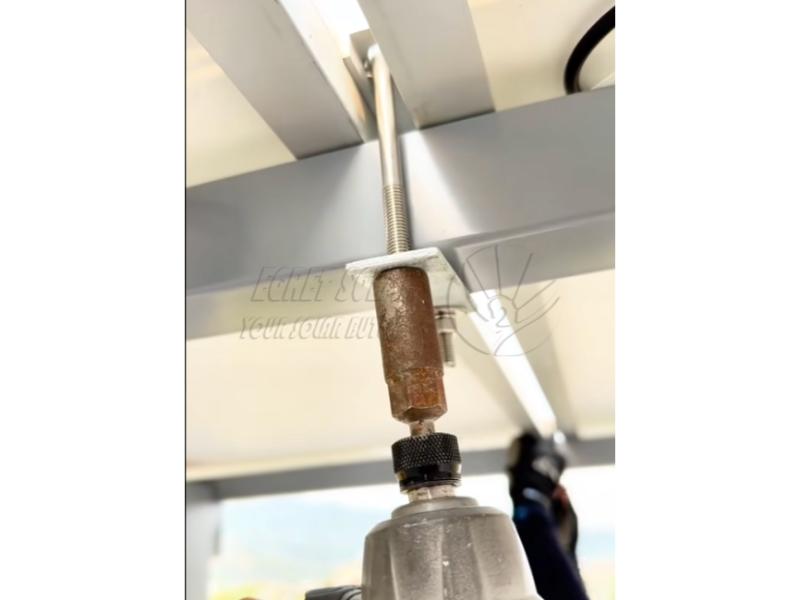

                                                                   मॉरीशस के एक ग्राहक द्वारा प्रदान की गई स्थापना तस्वीर

अक्सर पूछे जाने वाले प्रश्न

Q1. यू-बोल्ट किस वर्गाकार ट्यूब बीम पर लॉक हो सकता है?

ए1. मानक यू-बोल्ट आयताकार गैल्वेनाइज्ड/जेडएएम स्टील वर्गाकार बीम में फिट होते हैं। यदि आपका ब्रैकेट विशेष चौड़ाई/मोटाई वाले बीम का उपयोग करता है, तो हम आपके चित्र के अनुसार यू-बोल्ट ऊंचाई और उद्घाटन चौड़ाई को अनुकूलित कर सकते हैं।

Q2. क्या इस क्लैंप का उपयोग समुद्र के पास उच्च नमक-स्प्रे क्षेत्रों में किया जा सकता है?

ए2: हाँ. सौर यू मिड क्लैंप यूवी प्रतिरोधी और एसिड वर्षा प्रतिरोधी है; हॉट-डिप गैल्वेनाइज्ड फास्टनरों ने 500 घंटे का नमक स्प्रे परीक्षण पास कर लिया है। द्वीपों जैसे अत्यधिक संक्षारक वातावरण के लिए, जिंक-एल्यूमीनियम-मैग्नीशियम बोल्ट को उन्नत किया जा सकता है, जिसकी बाहरी सेवा जीवन 20 वर्षों से अधिक है।

Q3: यदि इंस्टॉलेशन वातावरण कठोर है, तो क्या कोई अनुशंसित ग्राउंड सिस्टम है जिसे इस मध्य क्लैंप में अनुकूलित किया जा सकता है?

उत्तर: हम उच्च शक्ति वाले ज़म स्क्वायर ट्यूब सिस्टम का उपयोग करने की सलाह देते हैं, जो यूरोप में भारी बर्फ और हवा वाले क्षेत्रों के लिए उपयुक्त है। किसी वेल्डिंग की आवश्यकता नहीं है, कनेक्शन और फिक्सेशन सीधे बोल्ट के साथ किया जाता है, जिससे इंस्टॉलेशन सुविधाजनक हो जाता है।
